Aus dieser Seit wird mein kleines Projekt veröffentlicht.

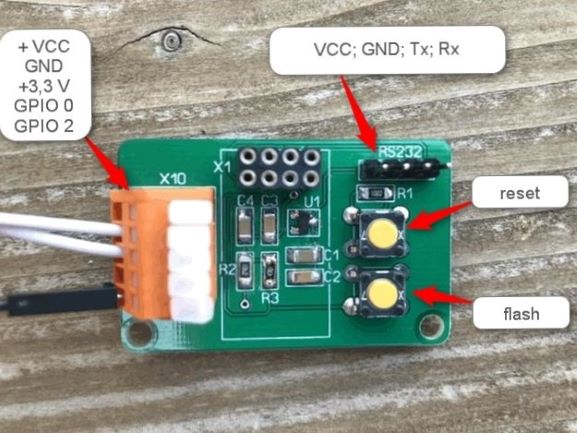

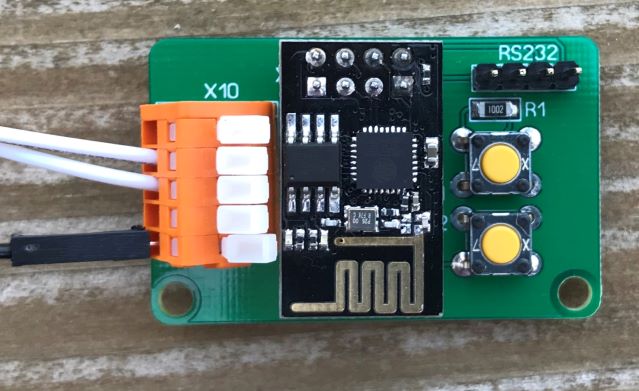

Ein Adapter für den ESP8266-01 WLAN-Chip. Aktuell gibt es den Adapter schon in der Version v2.0. Bei der neuesten Version sind alle GPIO Ports auf das Interface gelegt.
Die Funktionen des Adapters sind:
Hier könnt ihr den ESP8266-01-Adapter bestückt erwerben: ESP8266-01-Adapter
Hier könnt ihr die Leerplatine erwerben: ESP8266-01-Adapter-Leerplatine

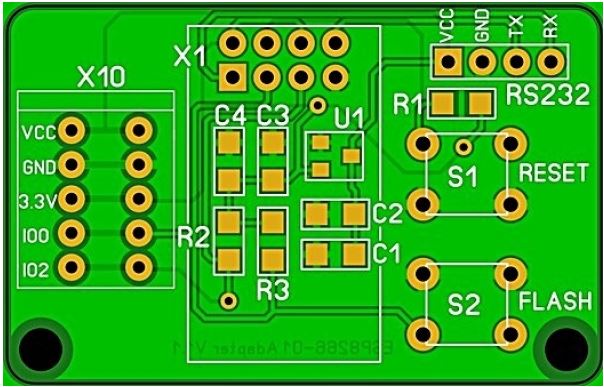

| Pos. | Bezeichnung | Bauteil | Wert | Baugröße | Bemerkung | Link |
|---|---|---|---|---|---|---|
| 01 | R1 | Widerstand | 10 kOhm | 1206 | optionaler PullUp nach 3,3 V für Reset-Pin | Reichelt: Widerstand 10 k |
| 02 | R2 | Widerstand | tbd kOhm | 1206 | optionaler PullUp nach 3,3 V für GPIO2 | |
| 03 | R3 | Widerstand | tbd kOhm | 1206 | optionaler PullUp nach 3,3 V für GPIO0 | |
| 04 | R4 | Widerstand | tbd kOhm | 1206 | optionaler PullUp nach 3,3 V für GPIO1 | |
| 05 | R5 | Widerstand | tbd kOhm | 1206 | optionaler PullUp nach 3,3 V für GPIO3 | |
| 06 | C2, C3 | Kondensator | 100 nF | 1206 | Kondensator zur Rauschreduzierung | Reichelt: 100 nF |
| 07 | C1, C4 | Kondensator | 1 µF | 1206 | Kondensator zur Spannungsstabilisierung | Reichelt: 1 µF |
| 08 | S1 | Taster | Reset Taster | Conrad: Taster | ||
| 09 | S2 | Taster | Flash Taster | Conrad: Taster | ||
| 10 | U1 | Spannungsregler | 3,3 V | Sot 23 | Eingangsspannung max. 6 V | Reichelt: Spannungsregler max. 6 V |
| 11 | U1 | Spannungsregler alternativ | 13,2 V | Sot 23 | Eingangsspannung max. 13,2 V | Reichelt: Spannungsregler max. 13,2 V |
| 12 | X1 | Buchsenleiste | 4 x 2 | 2,54 mm | zur Aufnahme des ESP-Chips 8-polig | Reichelt: Buchsenleiste Standard |
| 13 | X10 | Federkraftklemmblock | 5 pol. | 2,54 mm | alternativ Stiftleiste 5-polig | Reichelt: Federkraftklemmblock 5-7 pol. |
| 14 | RS232 | Stiftleiste | 4 pol. | 2,54 mm | USB2TTL-Verbindung | Reichelt: Stiftleiste 4 pol. |
| 15 | Gehäuse | 72 x 50 x 41 mm | Reichelt: Gehäuse GEH KSL 40 |
